Para los rotulistas y fabricantes, la creación de letras dimensionales a menudo implica algo más que el simple corte de formas. Muchos proyectos requieren el fresado de roscas CNC para los puntos de montaje roscados de espárragos, separadores y otros herrajes que permiten instalar las letras de forma segura manteniendo un aspecto limpio y profesional.
El reto es que la preparación de esos orificios roscados puede ser un proceso repetitivo y lento. La colocación manual de los orificios, la duplicación de la geometría en varias letras y la preparación de los archivos para el mecanizado añaden tiempo al flujo de trabajo de producción.
EnRoute simplifica este proceso al permitir a los usuarios añadir automáticamente orificios al texto, crear elementos roscados y preparar geometría lista para la fabricación de rótulos dimensionales y señales de separación. El resultado es un flujo de trabajo más rápido, mayor coherencia y menos trabajo de dibujo manual.
El reto del fresado de roscas CNC y la fabricación de letras roscadas
Los orificios roscados son un requisito común para la rotulación dimensional, la señalización arquitectónica, los logotipos fabricados y los expositores personalizados. Estos puntos de montaje roscados permiten que las letras se instalen de forma segura utilizando espárragos o herrajes de separación, al tiempo que mantienen los sistemas de montaje ocultos a la vista.
Tradicionalmente, la creación de estos puntos de montaje requiere que los diseñadores:
- Crear o importar texto
- Convertir texto en geometría editable
- Dibujar manualmente las ubicaciones de los orificios
- Copiar agujeros en caracteres repetidos
- Verificar el espaciado y la alineación
- Preparar orificios para operaciones de roscado
- Generar sendas de mecanizado
Aunque este proceso funciona, a menudo implica una edición repetitiva y aumenta la posibilidad de cometer errores. En proyectos más grandes con docenas de letras, el tiempo necesario para preparar manualmente los orificios de montaje puede llegar a ser considerable.
Por qué la perforación manual ralentiza la producción
Muchos talleres se centran en optimizar el tiempo de máquina, pero la eficacia de la programación es igualmente importante.
Cada minuto dedicado a crear manualmente las ubicaciones de los orificios es tiempo que podría dedicarse a diseñar, anidar piezas o preparar el siguiente proyecto para la producción.
Los flujos de trabajo manuales pueden plantear retos como:
- Ubicación incoherente de los orificios entre letras iguales
- Mayor tiempo de programación
- Controles de calidad adicionales
- Mayor riesgo de agujeros perdidos o mal colocados
- Proyectos más lentos
A medida que los proyectos se hacen más grandes y complejos, estas ineficiencias se hacen aún más patentes.
Añadir automáticamente agujeros al texto en EnRoute
EnRoute elimina gran parte del trabajo repetitivo que supone preparar letras dimensionales para su fabricación.
En lugar de dibujar y colocar manualmente los orificios en todo el diseño, los usuarios pueden generar automáticamente las ubicaciones de los orificios directamente dentro de la geometría del texto. De este modo, la colocación de los orificios es coherente en caracteres repetidos y se reduce drásticamente el tiempo de configuración.
Para los talleres de rotulación que producen letras dimensionales, logotipos fabricados y señalización arquitectónica, esta función puede agilizar considerablemente el proceso de preparación.
Principales ventajas
Ahorre tiempo de programación
La generación automática de ubicaciones de orificios elimina la repetición del dibujo y reduce el tiempo de preparación.
Mejorar la coherencia
Las letras repetidas reciben una colocación idéntica de los orificios, lo que ayuda a mantener la calidad en todo el proyecto.
Reducir los errores humanos
La automatización reduce al mínimo la posibilidad de que se pierdan agujeros, los problemas de alineación y las incoherencias de espaciado.
Acelerar los flujos de trabajo de fresado de roscas CNC
Con la colocación automática de los orificios, los usuarios pueden pasar más rápidamente a las operaciones de creación de roscas y mecanizado.
Un flujo de trabajo más inteligente para cartas fabricadas y separadas
Muchos proyectos de letras dimensionales requieren que los herrajes de montaje se instalen desde la parte posterior de la letra. Esto es especialmente habitual en las letras separadoras, en las que los espárragos roscados crean una separación entre el rótulo y la superficie de montaje.
Crear estos puntos de montaje manualmente puede resultar tedioso, sobre todo cuando se trabaja con grandes cantidades de texto o caracteres repetidos.
EnRoute simplifica todo el proceso combinando la colocación automática de orificios, la creación de roscas y la preparación de geometrías en un flujo de trabajo optimizado.
Tanto si está produciendo un único logotipo como un paquete completo de señalización arquitectónica, EnRoute le ayuda a reducir el trabajo repetitivo a la vez que mejora la coherencia en todo el proyecto.
De texto a letras separadas roscadas en EnRoute
Una de las mayores ventajas de EnRoute es la eficacia con la que el rotulista pasa del diseño a la geometría lista para la fabricación.

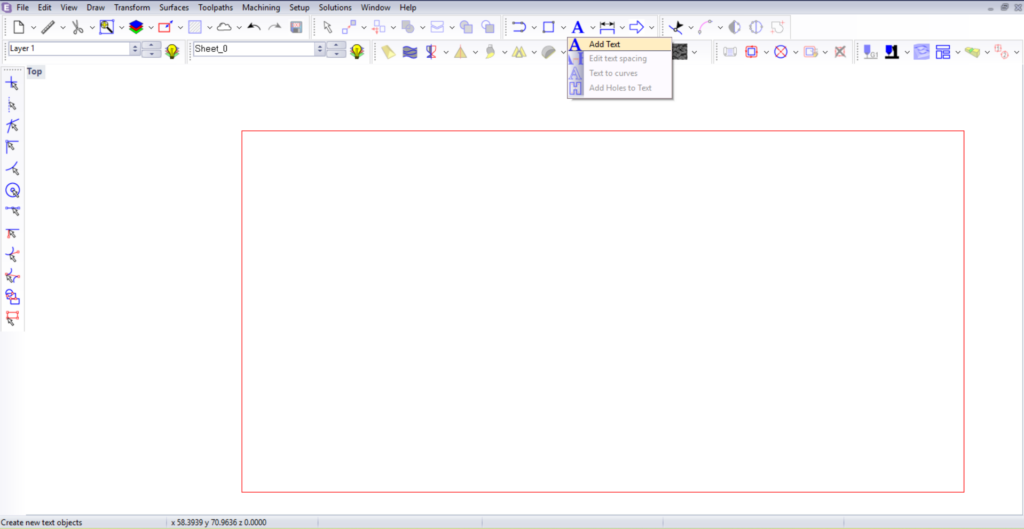

Paso 1: Crear las letras
Empieza creando o importando tu texto directamente en EnRoute.

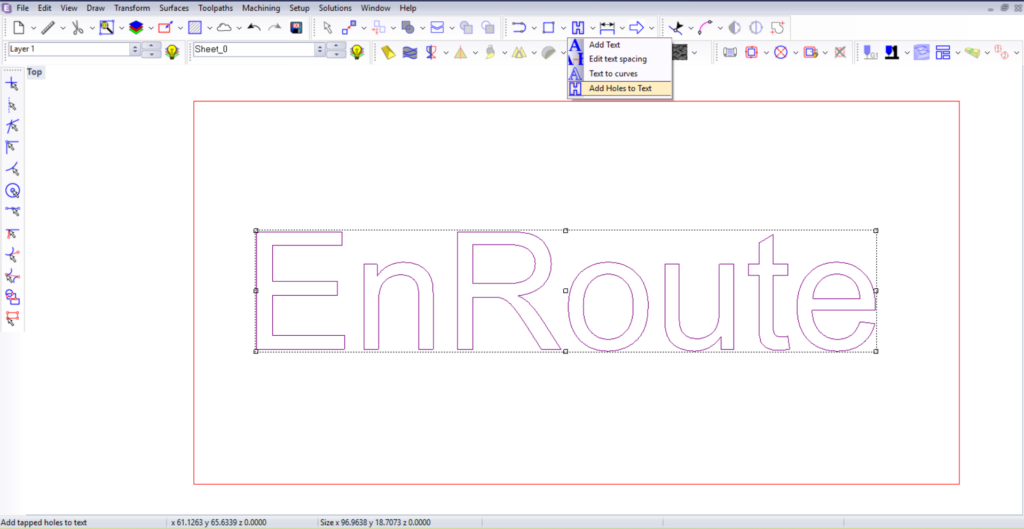

Paso 2: Añadir automáticamente las ubicaciones de los orificios
En lugar de dibujar manualmente círculos y colocar los orificios por toda la letra, EnRoute genera automáticamente las ubicaciones de los orificios dentro del texto.
Esto reduce drásticamente el tiempo de configuración y garantiza la coherencia entre caracteres repetidos.
Ajuste el número de orificios y la distancia entre ellos según sea necesario.
Paso 3: Crear funciones roscadas
Una vez creados los orificios, EnRoute puede aplicar operaciones de roscado para preparar la geometría para el hardware de montaje roscado.
Esto simplifica los flujos de trabajo de fresado de roscas CNC y reduce la cantidad de preparación manual de la geometría necesaria antes del mecanizado.
Con esta herramienta, la personalización es total. Cambie la configuración de roscado como necesite, ajustando el diámetro, el paso de rosca, la profundidad de rosca, el tope de rosca, el avance y mucho más.

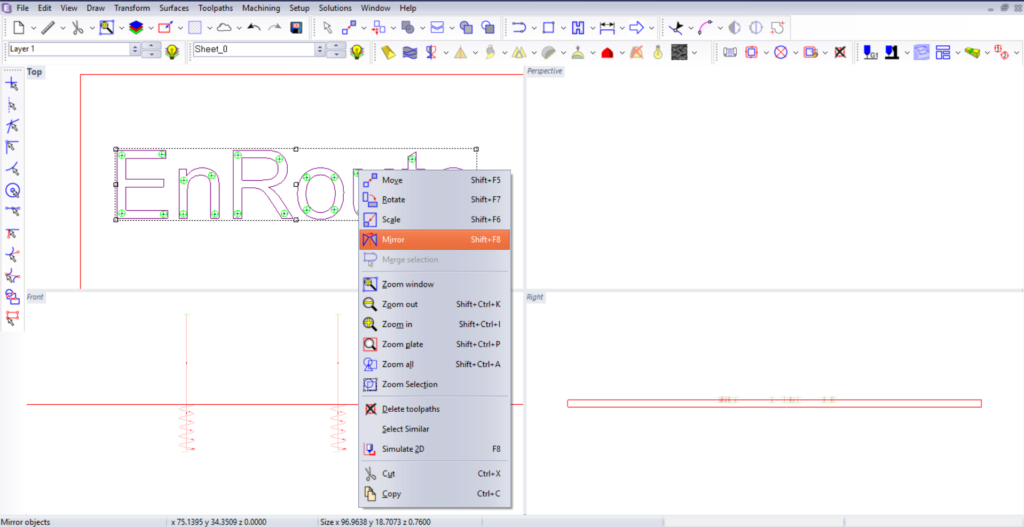

Paso 4: Reflejar la geometría para el hardware montado en la parte trasera
En el caso de las letras dimensionales y separadoras, los herrajes de montaje suelen instalarse por la parte posterior de la letra en lugar de por la cara.
EnRoute permite a los usuarios reflejar rápidamente la geometría para que las operaciones de taladrado y roscado puedan realizarse en el lado inverso manteniendo una colocación precisa de los orificios.

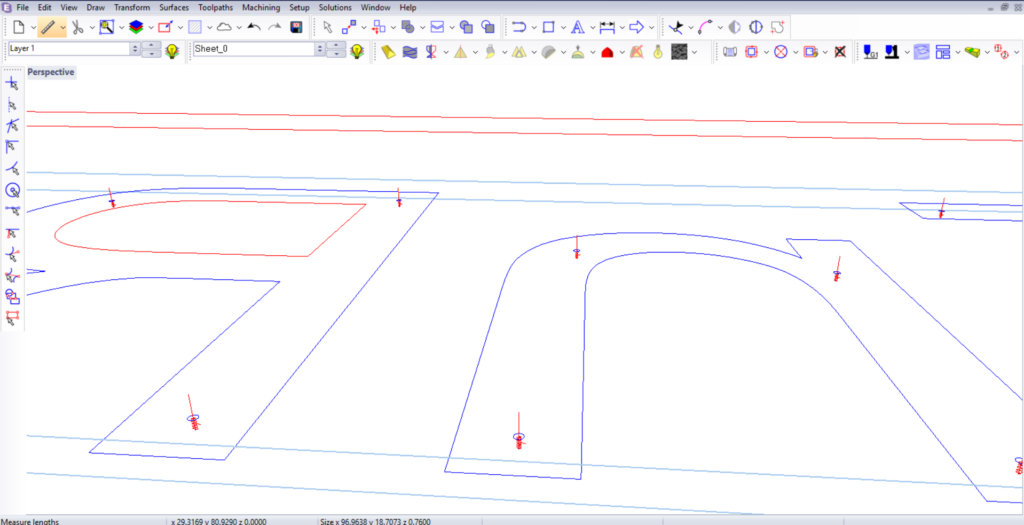

Paso 5: Preparación para la producción
Una vez completados los orificios, las roscas y la geometría de espejo, el diseño está listo para el mecanizado y la fabricación.
El resultado es un flujo de trabajo optimizado que ayuda a los talleres a llevar los proyectos del diseño a la producción con mayor rapidez y menos pasos manuales.
Por qué es importante para la fabricación de rótulos
Los sistemas de montaje roscados se utilizan habitualmente en todo el sector de la rotulación para:
- Letras dimensionales
- Cartas de enfrentamiento
- Señalización arquitectónica
- Instalaciones de marca interior
- Carteles del vestíbulo
- Logotipos fabricados
- Señalización de la identidad corporativa
Sin automatización, la preparación de estos puntos de montaje suele requerir un trabajo repetitivo de dibujo, copia y alineación.
Al automatizar la colocación de orificios y simplificar la creación de roscas, EnRoute ayuda a los rotulistas a dedicar menos tiempo a preparar la geometría y más a producir los rótulos acabados.
Esto resulta especialmente valioso para proyectos que contienen grandes cantidades de texto, caracteres repetidos o múltiples revisiones de la fabricación.
Diseñado para rotulistas y fabricantes
EnRoute cuenta con la confianza de talleres de rotulación, profesionales de la madera y empresas de fabricación porque combina potentes herramientas de diseño con funciones CNC orientadas a la producción.
Funciones como la colocación automática de orificios y la creación de elementos roscados se han diseñado en torno a los flujos de trabajo de fabricación del mundo real. En lugar de perder tiempo editando manualmente la geometría, los usuarios pueden centrarse en producir diseños precisos y listos para la fabricación de forma más eficiente.
Para las empresas que producen letras dimensionales, señalización arquitectónica, logotipos fabricados y expositores personalizados, el EnRoute ofrece una forma práctica de racionalizar la producción manteniendo la uniformidad y la calidad.
Simplifique el fresado de roscas CNC y la fabricación de letras roscadas con EnRoute
Preparar letras dimensionales para montaje roscado no tiene por qué ser un proceso manual.
Gracias a la colocación automática de orificios, las funciones de roscado integradas y las herramientas que simplifican la creación de letras de separación montadas en la parte posterior, EnRoute ayuda a los talleres de rotulación a reducir el tiempo de programación y acelerar la producción.
Tanto si produce señalización arquitectónica, logotipos fabricados o letras dimensionales, EnRoute agiliza el flujo de trabajo desde el diseño hasta el mecanizado, ayudándole a crear archivos listos para la fabricación más rápidamente y con mayor coherencia.
¿Está listo para simplificar su flujo de trabajo de fresado de roscas CNC y fabricación de rótulos? Explore EnRoute y descubra cómo le ayuda a transformar ideas en resultados listos para producción.
¿Desea obtener más información sobre cómo incorporar la generación automática de orificios a texto y el roscado en su flujo de trabajo? Adendo ofrece formación y recursos educativos para el mecanizado CNC y el software CAD CAM.
